SA.45s 芯片级铷原子钟芯片级铷原子钟

产品描述

1. Microsemi（并购了Symmetricom公司）收购公司的芯片级原子钟 SA.45s 功耗低至 <120mW，体积只有 <17cc（40.6mm*35.5mm*11.4mm），具备120秒快速启动及1PPS锁定等优异特性。
2. SA.45s 输出标准的CMOS电平10MHz 及 1PPS 信号，短期稳定度（阿伦方差）：2.5E-10@1s，老化率3E-10/月，温度特性5E-10（-10℃ ~ +70℃），另可选择宽温的产品（-40℃ ~ +85℃）。
3. SA.45s 的 1PPS 输出可同步到外部参考时钟的 1PPS，准确度达到±100ns。1PPS输入也可用于锁定他的1PPS及频率输出分别到1ns及1.0E-12的水平。
4. SA.45s 自带标准 CMOS 电平的 RS-232 串行接口，用于对器件进行控制和校准。同时也提供了一系列的状态监控，还可以读取SA.45s的内部时钟时间信息（TOD）。
5. 尤为一提的是，CSAC支持设置在超低功耗模式下工作，此时其物理封装会被暂时关闭，器件的工作类似于自由振荡的TCXO的状态。同时，物理封装会周期性的启动并重新锁定TCXO。这种模式下的平均功耗仅仅只需要<50mW。

技术指标

芯片级铷钟                         SA.45s-001                           SA.45s-002

输出                             10MHz（3.3V CMOS）/1PPS两分钟快速启动锁定

初始准确度                        <±5E-11

输入                                  1PPS

老化率                           月           <3E-10

                                    年          <1E-9

短稳                            @1s       <1.5E-10                            <2.0E-10

                                   @10s     <5.0E-11                           <7.0E-11

                                   @100s   <1.5E-11                           <2.0E-11

 相位噪声（dBc/Hz） @1Hz   <-55

                                   @10Hz  <-78

                                   @100Hz <-113

                                   @1KHz  <-128

                                   @10KHz <-135

温度特性                    <5E-10                                              <1E-9

工作温度范围            -10℃～+70℃                                       -40℃～+85℃

功耗（稳态，25℃）  <120mW                                             <-125mW

振动指标                    7.7g（均方根值）

（工作状态）

冲击指标                    1000g，1ms半正弦（非工作状态）

工作电压                    3.3Vdc

封装(mm)                  40.6*35.5*11.4

主要特点

• 功耗 <120mW
• 体积：40.6mm*35.5mm*11.4mm
• 快速启动（<2分钟）
• 10MHz CMOS兼容输出
• 1PPS同步输入/输出
• 全密封
• RS-232管理控制接口
• 超低功耗模式<50mW
• 水下传感器网络
• 反简易爆炸装置（Anti-IED）
• 干扰系统独立传感器网络
• 无人驾驶飞行器
• 海洋物探
• 手持测试仪
• 需要高精度、低功耗的场景

Short-Term Stability (Allan Deviation）

Physical

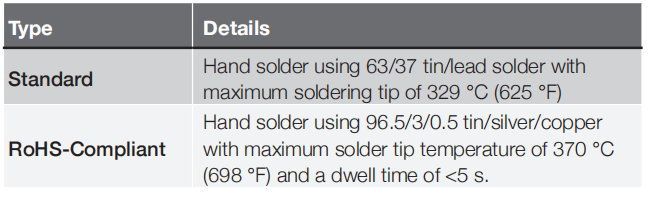

Solder
